現場の負担軽減します!　金型品質向上いたします!

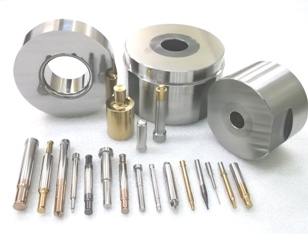

コーティング・表面処理・磨き、鏡面仕上げ、その他、全てまとめてお任せ下さい。鏡面仕上げ、AERO LAP、PVDコーティング、その他表面処理などとの技術を複合して、より長寿命・高精度製品を供給できるように研究を重ねております。オーダーメイド品で高品質・長寿命、少ロットからお作りいたします。材質やコーティングの提案もさせて頂いております。ピン・パンチ・ダイス・カーバイドのことならお任せ下さい。長寿命化によりコストダウン、取付作業、在庫リスク、仕入れ間隔の効率化等を図り生産性向上を目指しませんか？写真のような製品をお作りすることが可能です。※図面を戴ければ、すぐにお見積りいたします。日本と同等の製品を提供いたします。新規格に変更した場合の金型修正も承っております。まずはお試し下さいませ。



　　　　　　　　　　　　　　　　　　　　　　◆　AERO LAP　◆
　　　　　　　　　　　　　　　　    　鏡面仕上げ機械 (LAPPING MACHINE)
　　　　　　　　　　　　　　　AERO LAPとは研磨材マルチコーン に特徴があり　　　
　　　　　　　　　　　　特殊な研磨材が表面を滑走させることにより鏡面仕上げにします。
　　　　　　　　　　 随時無料テストを受け付けておりますので、御連絡お待ちしております。

　　　　　　　　　　　　　　　 　　－　どのようなものに効果があるか　－
　　　                    　①金型の最終仕上げや鏡面仕上げに使用することで割れや折れ欠けといった不具合などを防ぎ
　　　　　　　　　　　　　さらに摩擦係数が減り、長寿命化が可能。
　　　　　　　　　　　②通常磨くことが難しい異形状のワークも磨くことが可能。　　　　　　　　　　　　　　　　
　　　　　　　　　　　③切削工具(ENDMILL、TIP、HOB CUTTERなど)の表面やフロート溝、切削屑排出溝を
　　　　　　　　　　　　　エアロラップ加工することで、摩擦抵抗が低減される。
　　　　　　　　　　　　　摩擦抵抗が低減されることで切削屑は、スムーズに排出されるようになり、工具の折損が減少する。
　　　　　　　　　　　　　また使用初期の刃先のチッピングが、起り難くなり、長寿命化が可能。
　　　　　　　　　　　④樹脂、ガラスの微細キズ取りやバリ取り、表面の透明度の向上。　　　 　　　　　　　
　　　　　　　　　　　⑤コーティング、メッキ製品の密着力の向上。コーティングのドロップレットを除去して
　　　　　　　　　　　　　表面が滑らかになることにより、摺動性や離型性が向上 。
　　　　　　　　　　　⑥窒化前後にエアロラップ加工をすることで、窒化層を削り取ることなく、ラップが可能。
　　　　　　　　　　　　　またPVDコーティングとの複合処理の際、窒化による化合層を除去することが容易であり
　　　　　　　　　　　　　中間加工としても使用することが可能。
　　　　　　　　　　　⑦金型のメンテナンス、再利用を可能にする。　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　－　研磨材 MultiCone とは何なのか　－
　　　　　　　　　　　核となる食品にダイヤモンド砥粒を浸透させ、練り込みCoatingを施し
　　　　　　　　　　　　　水分(Multi Liquid)を与えることにより、弾力性を生み出す。
　　　　　　　　　　　　　　そこで始めて研磨材(Multi Cone)が力を発揮します。
　　　　　　　　 　　　　　　　研磨材(Multi Cone)の特徴は何度も使用でき
　　　　　 　　　　相手材の寸法や形状の変化が極少であり、熟練度なしでも加工できます。

　　　　　〇　受賞歴　〇

   ２０２３年 『ユースエール認定企業』
   ２０２３年 『プラチナ成長企業』
   ２０２２年 『発明奨励賞』
　２０２２年 『ひょうごオンリーワン企業』
　２０２２年 『尼崎優良技術企業』
　２０１８年　『産業功労者表彰』
　２０１８年　『経済産業省・地域未来牽引企業』
　２０１７年　『兵庫県優良企業表彰』
　２０１７年　『産業振興功労』
　２０１７年　『ひょうごNo.1ものづくり大賞』
　２０１６年　『優良法人表彰』
　２０１６年　『黄綬褒章』　
　２０１４年　『ひょうご仕事と生活のバランス企業表彰』
　２０１３年　『平成25年度兵庫県科学賞』
　２０１３年　『第三十二回優秀発明賞』
　２０１１年　『優秀発明賞』
　２００９年　『文部科学大臣賞 科学賞・技術部門』
　２００８年　『発明大賞・本賞』
　２００７年　『ものづくり日本大賞・優秀賞』
　２００７年　『砥粒加工学会技術賞』
　２００６年　『明日の日本を支える元気なモノ作り中小企業


　　　　　　　　　　　　　　　　◆　PIN・PUNCH ・DIE　◆
形状にもよりますが最低φ0.9～最高φ290まで、全長最大400mmまで作製可能です。
オーダーメイド品で高品質・長寿命、1pceからでもお作り致します。　　　 　 　　　　
日本本社 (株) ヤマシタワークスと同製品のものをご提供させて頂いております。　
特急品や製品の修正も即対応可能です。長寿命化の提案もさせて頂いております。
長寿命化により、コストダウン、取付作業、製品の品質安定化、在庫リスク　　　 　
仕入れ間隔の効率化等を図り、生産性向上のお手伝いをさせて頂いております。　　　　　　
※下記のFAX番号に図面を戴ければ即日お見積もり致します。

　　　　　　　　　　　　　　　 　　　Fax:02-704-0203

機械リスト
OGM250DX................................................................................1unit（円筒研磨機） Cylindrical Grinder
OGM350EXB...............................................................................1unit（大型円筒研磨機） Cylindrical Grinder
PSG52DX...................................................................................1unit（平面研磨機） Surface Grinder
ACC63SA...................................................................................1unit（大型平面研磨機） Surface Grinder
TFGm1....................................................................... ..............2unit（成型研磨機） Surface Grinder
GENOS L250Ⅱ-e........................................................................1unit（ＮＣ旋盤）
QUICK TURN NEXUS 100.............................................................3unit（ＮＣ旋盤）
QUICK TURN NEXUS 150.............................................................2unit（ＮＣ旋盤）
QUICK TURN SMART150..............................................................1unit（ＮＣ旋盤）
QUICK TURN SMART 250.............................................................1unit（ＮＣ旋盤）
QUICK TURN SMOOTH 200SG......................................................2unit（ＮＣ旋盤）
HURCOVertical Machining Center VM10i.........................................1unit（マシニング）
PUNCH GRINDING JAG-02...........................................................2unit（小型研磨機） Cylindrical Grinder
MAZAK-MATE,CH-430/500 Precision Engine Lathes.........................2unit（汎用旋盤）
HIGH SPEED PRECISION CUTTING-OFF MACHINE...........................1unit
CENTERLESS GRINDERS RC-16V...................................................2unit（センタレス） Cylindrical Grinder
AIR COMPRESSOR......................................................................1unit
HIGH SPEED PRECISION DRILLING-OFF MACHINE..........................1unit
POLISHING MACHINE.................................................................7unit（LAP機）
AERO LAP YT-300.......................................................................2unit
AG40L......................................................................................1unit（型彫放電機） Electrical Discharge Machinery
JEM-50FD.................................................................................1unit（細穴放電機） Electrical Discharge Machinery
FAST HONE MACHINE.................................................................1unit（ホーニング）
PHOEBUS VERTICAL MILLING......................................................1unit（ミーリング）
Furnace....................................................................................1unit（焼きばめ炉）
Hydraulic Press..........................................................................1unit（プレス機(200t)）
Contracer CV-3100 S4................................................................1unit（Mitutoyo）

―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
<材料購入先>
UMETOKU
DAIDO PDM
ASSAB
BOHLER
Import from Japan

<熱処理先>
U.T.T.ENGINEERING
DAIDO PDM

<コーティング先>
U.T.T.ENGINEERING
Oerlikon Balzers Coating
NISSIN ELECTRIC
DOWA Thermotrch
U.I.ENGINEERING
EISHIN TECHNO
