ผลิตชิ้นงานแปรรูปโลหะแผ่นที่มีความแม่นยำสูง ด้วยเครื่องจักรที่ทันสมัย และใช้ความรู้แบบ Know-how ที่สั่งสมประสบการณ์มาอย่างยาวนาน

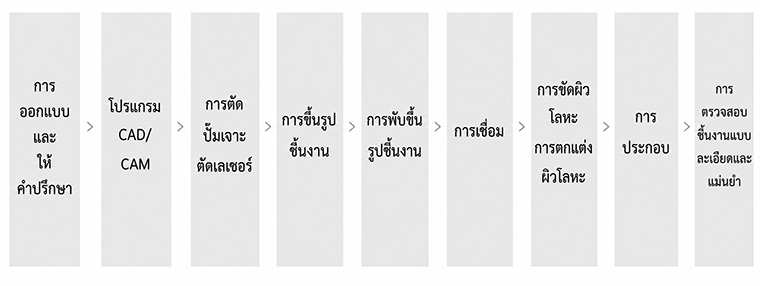

ขั้นตอนกระบวนการทำงาน

แนะนำเครื่องจักร

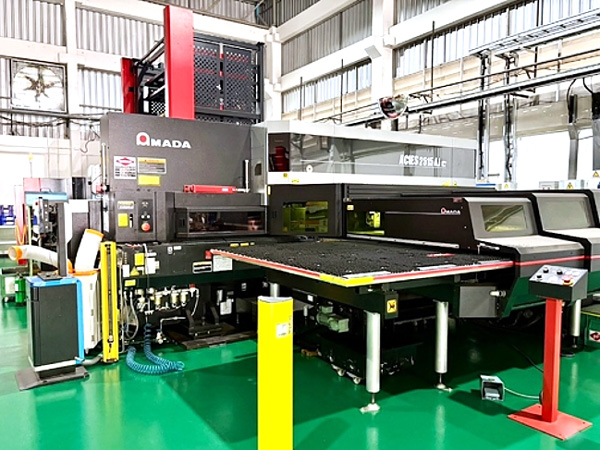

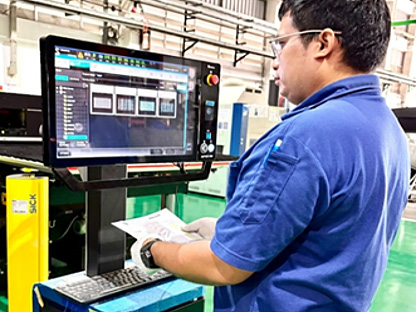

PUNCH & LASER COMBINATION MACHINE (FIBER LASER)

PUNCH & LASER COMBINATION MACHINE (CO2 LASER)

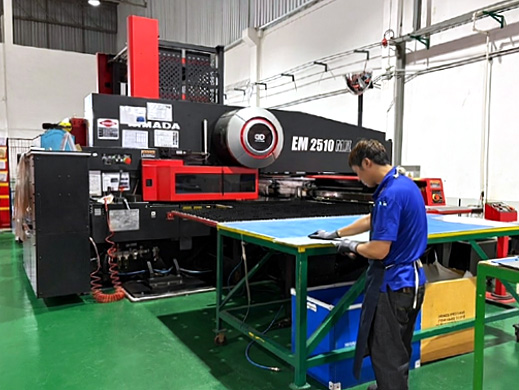

CNC TURRET PUNCH PRESS MACHINE เครื่องปั๊มเจาะ CNC

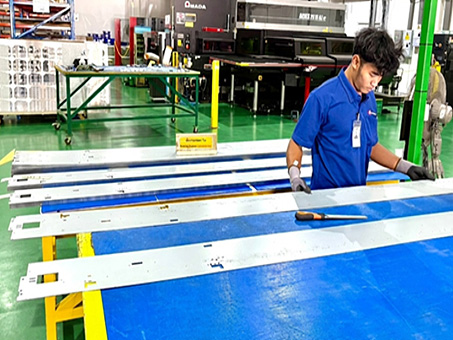

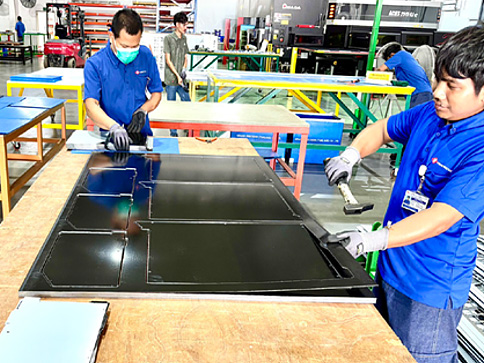

การเคาะชิ้นงาน

・หลังจากกระบวนการตัด/ปั๊มเจาะ จะดำเนินการเคาะชิ้นงานเพื่อให้หลุดออกจากแผ่นวัตถุดิบ

การลบคม

・ใช้ตะไบลบคมที่เกิดจากกระบวนการตัด/ปั๊มเจาะ

AUTO TAPPER MACHINE
เครื่องต๊าปเกลียวอัตโนมัติ

ผู้ผลิต： AMADA
รุ่น：CTS-900NT
พื้นที่ทำงาน：900 mm
กำลังการผลิต： 1.2 kW (แบบ 4 แกน)
・สามารถต๊าปเกลียวได้ 4 ประเภท โดยการควบคุมด้วยระบบ NC

CAULKING MACHINE
เครื่องย้ำน็อต สกรู

ผู้ผลิต： KORMA
รุ่น： 700HS-R
พื้นที่การทำงาน： 600 mm
กำลังการผลิต： 2.5ton
・สามารถอัดและย้ำstud หรือ Spacer ในงานโลหะแผ่นสำเร็จรูปทั่วไป โดยใช้การควบคุมแรงดันที่แม่นยำตลอดการผลิต

DEBURRING MACHINE เครื่องขัดชิ้นงานอัตโนมัติแบบสายพานลำเลียง

ผู้ผลิต：ST-LINK
รุ่น：ME-2307
พื้นที่ทำงาน：1,000 mm
・สามารถลบคมและขัดผิวชิ้นงานให้เรียบสม่ำเสมอ ด้วยแปรงกำจัดเสี้ยนแบบพิเศษ แม้ในชิ้นงานที่มี Burring หรือ Half Punch อีกทั้งยังสามารถคงคุณภาพชิ้นงานไว้ได้

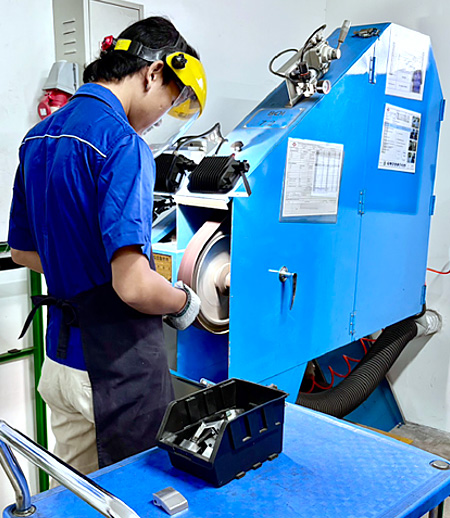

เครื่องขัดตกแต่งผิว

・เก็บรายละเอียดผิวงานด้วยเครื่องขัดตกแต่งผิว เช่น ชิ้นงานหลังการเชื่อม

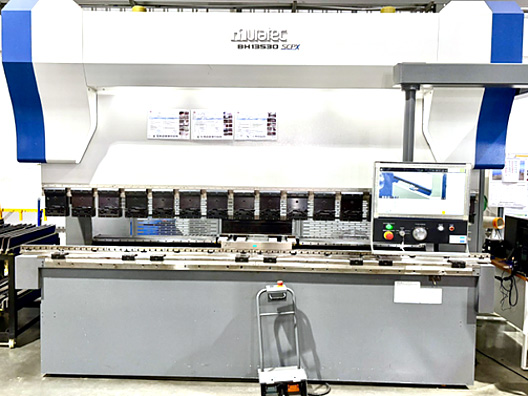

BENDING MACHINE

ผู้ผลิต： MURATEC
รุ่น： BH13530
พื้นที่ทำงาน： 3,000 mm
กำลังการผลิต： 135ton
・สามารถพับขึ้นรูปชิ้นงานขนาดยาวที่มีความแม่นยำสูง

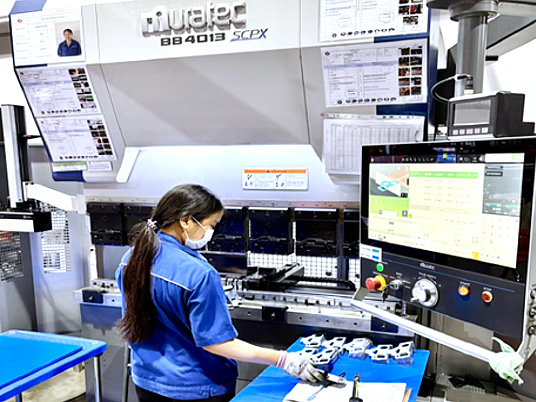

PRESS BRAKE BENDING MACHINE

ผู้ผลิต： MURATEC
รุ่น： BB4013
พื้นที่ทำงาน： 1,400 mm
กำลังการผลิต： 36  ton

BENDING MACHINE

ผู้ผลิต： AMADA
รุ่น： HG1303
พื้นที่ทำงาน： 3,000 mm
กำลังการผลิต： 130ton
・สามารถพับขึ้นรูปชิ้นงานที่มีขนาดยาวถึง 3 เมตร

PRESS BRAKE BENDING MACHINE

ผู้ผลิต： AMADA
รุ่น： HG8025
พื้นที่ทำงาน： 2,500 mm
กำลังการผลิต： 80ton

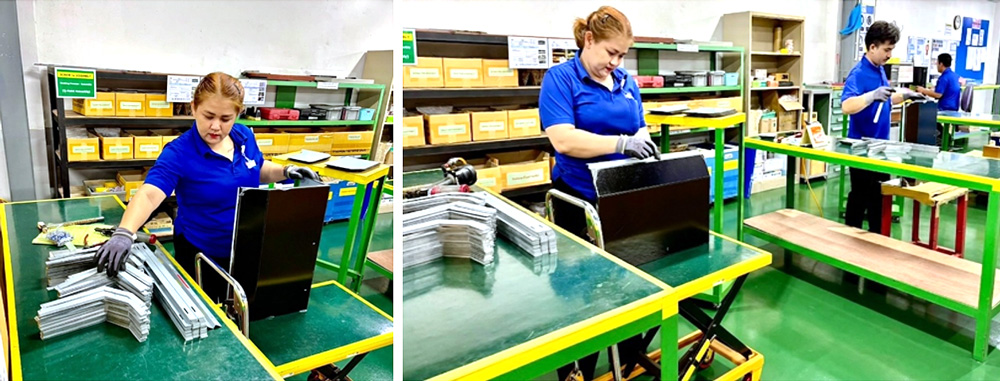

การประกอบด้วย Rivet

・ประกอบชิ้นงานด้วย Rivet สามารถทำระยะช่องว่างระหว่างชิ้นงานกับ Rivet ได้ต่ำกว่า 0.2 mm

SPOT WELDING MACHINE
เครื่องเชื่อมแบบ SPOT

ผู้ผลิต：AMADA
รุ่น：ID404ST

・สามารถเชื่อมชิ้นงานให้แข็งแรงทนทาน และมีรอยเชื่อมสวยงาม

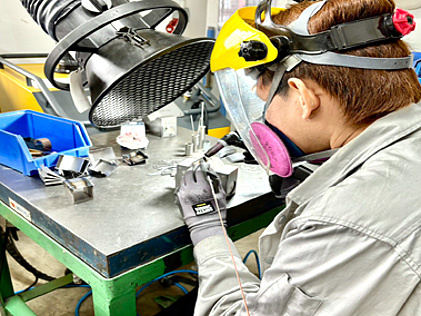

TIG WELDING MACHINE
เครื่องเชื่อมแบบ TIG

ผู้ผลิต： PANASONIC
รุ่น： YC-300BP4

・สามารถเชื่อมชิ้นงานได้หลากหลายประเภท เช่น อลูมิเนียม,เหล็ก,สแตนเลส

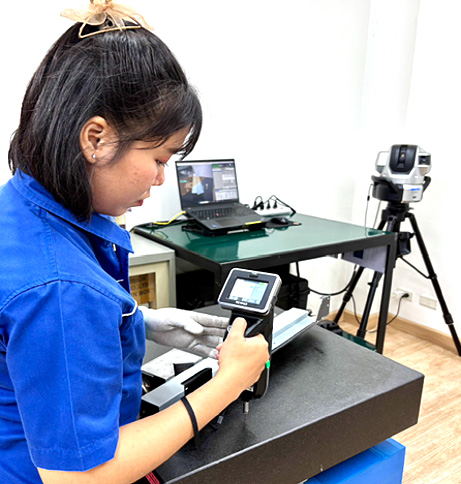

COORDINATE MEASURING SYSTEM
เครื่องวัด 3 มิติ พิกัดชนิดพื้นที่กว้าง

ผู้ผลิต：KEYENCE
รุ่น：WM-3500
พื้นที่การทำงาน：15,000×6,000 ×7,500mm
ระดับความแม่นยำ：±0.001mm、±0.001°

・วัดขนาดชิ้นงานแบบ 3 มิติ ด้วยอุปกรณ์ตรวจวัดแบบถือด้วยมือ หรือโพรบแบบพกพา

รายงานผลการตรวจสอบ

・รับค่าที่วัดได้จาก Digital Vernier หรือ Digital Height Gauge ผ่านสัญญาณ Bluetooth จากนั้นระบบจะทำการตัดสินผลผ่าน/ไม่ผ่าน (OK/NG) และจัดทำรายงานผลตรวจสอบโดยอัตโนมัติ

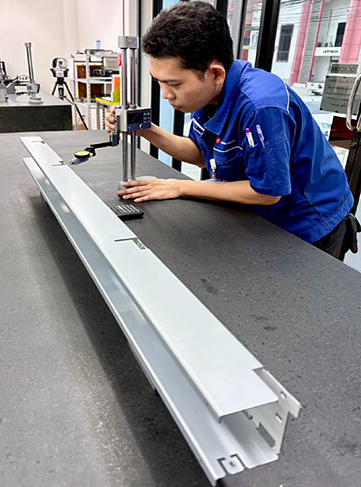

DIGITAL HEIGHT GAUGE

・วัดความเรียบของพื้นผิวชิ้นงานที่มีขนาดยาวถึง 3 เมตร ด้วยความแม่นยำสูงถึง 0.2 mm

VT SCAN

・ดำเนินการวัดขนาดชิ้นงาน 2D หลังกระบวนการตัด ด้วยเลเซอร์ที่มีความแม่นยำสูงและใช้เวลาในการตรวจวัดที่รวดเร็ว

รายการเครื่องจักรและอุปกรณ์

กระบวนการ

รายละเอียดกระบวนการ

ชื่อเครื่องจักร

ผู้ผลิต

รุ่น

พื้นที่การทำงาน (mm)

ความสามารถ

จำนวน

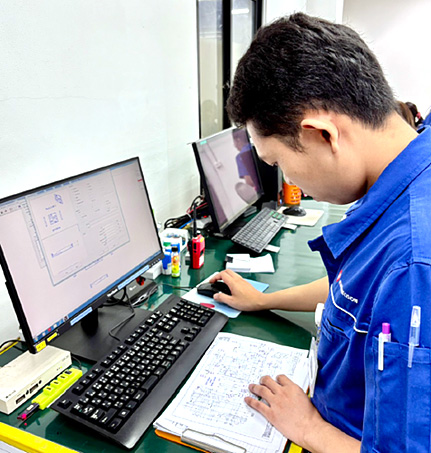

การออกแบบ・ โปรแกรมCAD/CAM

ออกแบบและให้คำปรึกษาโดยคำนึงถึงหลัก QCD (คุณภาพ, ต้นทุน และการส่งมอบ) พร้อมบริการจัดทำข้อมูลสำหรับการตัดและการพับขึ้นรูป

CAD/CAM 2D

AMADA

AP-100

1

CAD/CAM 3D

AMADA

VPSS 4ie

2

CAM 3D สำหรับงานพับ

MURATEC

CAMPATH Bend

1

Blanking

ตัดวัตถุดิบตามแบบงาน 2D

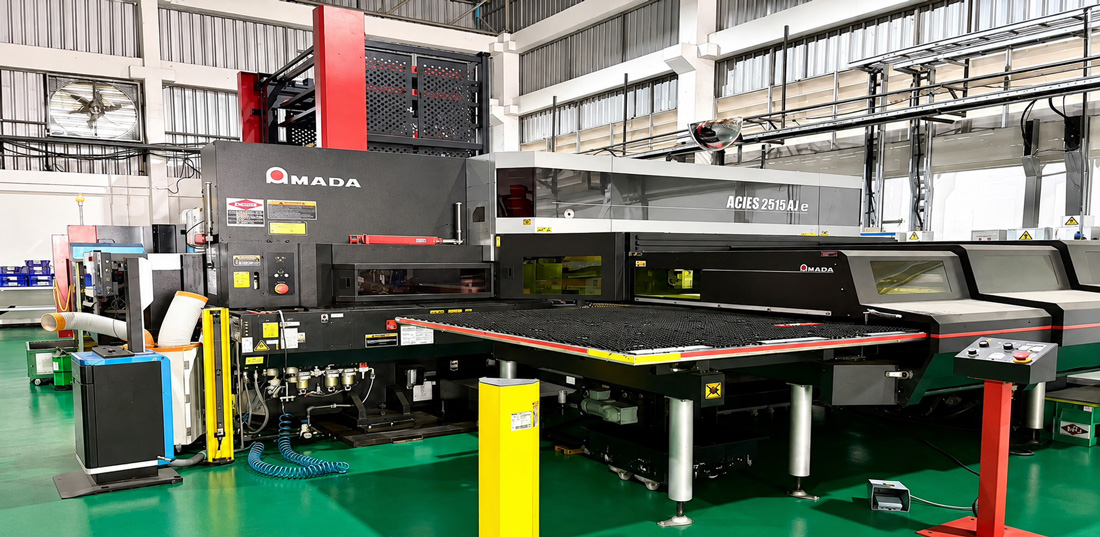

PUNCH & LASER COMBINATION MACHINE (LED FIBER LASER)

AMADA

ACIES15BAJe

3,050×1,525

30ton,3Kw

1

AMADA

ASR3015N

ชั้นวางวัสดุ +ระบบโหลดวัสดุอัตโนมัติ

1

PUNCH & LASER COMBINATION MACHINE (CO2 LASER)

AMADA

EML3510NT

2,448×1,250

30ton,4Kw

1

CNC TURRET PUNCH PRESS MACHINE

AMADA

EM-2510MⅡ

2,500×1,270

200kN

1

AMADA

ASR-2512N

ชั้นวางวัสดุ +ระบบโหลดวัสดุอัตโนมัติ

1

CNC TURRET PUNCH PRESS MACHINE

AMADA

EM-2510MⅡ

2,500×1,270

200kN

2

3D DEBURRING MACHINE

ST-LINK

ME-2307

width 1,000

1

DEBURRING MACHINE

MATSUDA

MCN-12S

1

AUTOMATIC TOOL GRINDING MACHINE

AMADA

TOGUⅢ

1

การขึ้นรูป

ต๊าปเกลียว และงานย้ำชิ้นส่วน เช่น น็อตและพิน

AUTO TAPPER MACHINE

AMADA

CTS-900NT

900

1.2 kW

1

CAULKING MACHINE

KORMA

700HS-R

600

2.5ton

1

RIVETING MACHINE

YOSHIKAWA

US-66

1

TAPPER MACHINE

BROTHER

BTO-263

M2～M5

2

DRILLING PRESS

WINNER

ZJ5120

5～20 mm

1

Bending

พับขึ้นรูปชิ้นงานทีละจุดตามลำดับ เพื่อให้เป็นรูปร่างตามแบบ

BENDING MACHINE

AMADA

HM1003

3,110

100ton

1

AMADA

HDS 8025NT

2,500

80ton

2

AMADA

FBD 8025NT

2,500

80ton

1

AMADA

FMB-5613NT
Servo Bender

1,300

56ton

1

AMADA

HG1303

3,000

130ton

1

AMADA

HG8025

2,500

80ton

1

MURATEC

BH13530

3,000

135ton

1

MURATEC

BH8525

2,500

85ton

1

MURATEC

BB6020

2,000

55ton

1

MURATEC

BB4013

1,200

36ton

1

Welding

ประกอบชิ้นงานด้วยการเชื่อม TIG และเชื่อม SPOT

TIG WELDING MACHINE

DAIHEN

WB-A350P

1

PANASONIC

YC-300BP4

1

SPOT WELDING MACHINE

AMADA

ID404ST

1

TENSION TESTER

KOYOGIKEN

PT-3000DG

30KN

1

QC Inspection

วัดขนาดและตรวจสอบชิ้นงาน เพื่อให้แน่ใจว่าเป็นไปข้อกำหนดของลูกค้า ก่อนส่งมอบ

MEASURING CENTER INSPECTION

VERTEC

Measuring Center DR-30

รับค่าที่วัดได้จากเวอร์เนียคาลิเปอร์เข้าสู่คอมพิวเตอร์ พร้อมระบบตัดสินผล และจัดทำรายงานผลตรวจสอบแบบอัตโนมัติ

2

COORDINATE MEASURING SYSTEM

KEYENCE

WM-3500

15,000×6,000 ×7,500

±0.001mm
±0.001°

1

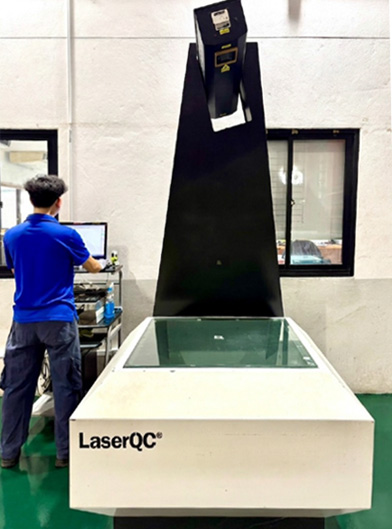

LASER QC

VERTEC

LASER QC800

760×760

±0.05mm

1

GRANITE SURFACE PLATE

MITUTOYO

600×600

1

WK ELECTRIC

750×1,000

1

PHENTECH

750×2,500

1

WK ELECTRIC

750×2,800

2

VERNIER CALIPER

MITUTOYO

200

21

MITUTOYO

300

4

MITUTOYO

600

2

PITCH CALIPER

MITUTOYO

300

3

HEIGHT GAUGE

MITUTOYO

300

4

MITUTOYO

600

1

TEST INDICATOR

MITUTOYO

513-474-10

0～0.8

0.01mm

5

DIGIMATIC MICROMETER

APLIZ

211-101

0～25

0.001mm

1

INSIDE MICROMETER

MITUTOYO

145-185

5～30

0.01mm

1

DIGITAL INSIDE MICROMETER

MITUTOYO

IMP-30MX

5～30

0.001mm

1

MITUTOYO

IMP-50MX

25～50

0.001mm

1

DIGITAL PROTRACTOR

AMADA

AM-001

0°～ 180°

±0.05°

13

DIGITAL UNIVERSAL PROTRACTOR

MITUTOYO

187-501

-360°～ +360°

±0.03°

3

PIN GAUGE

NIIGATASEIKI

APV

φ2～φ6.9

เพิ่มทีละ 0.01 มม.

NIIGATASEIKI

φ1.75～φ10.1

PLUG GAUGE

OSG

M2～M6

FEELER GAUGE

MOORE&WRIGHT

395M

0.05～1.00

1

SK

CS-100MH

0.10～1.00

2

PUSH PULL GAUGE

IMADA

PS-300N

300N

1

DIGITAL TORQUE WRENCH

1.5～30 Nm

1
