最新設備や蓄積されたノウハウにより、高精度な精密板金加工を実現

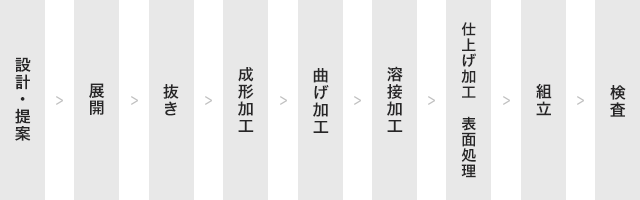

精密板金の流れ

生産設備のご紹介

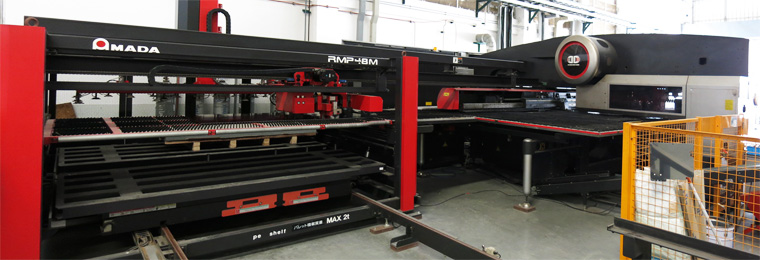

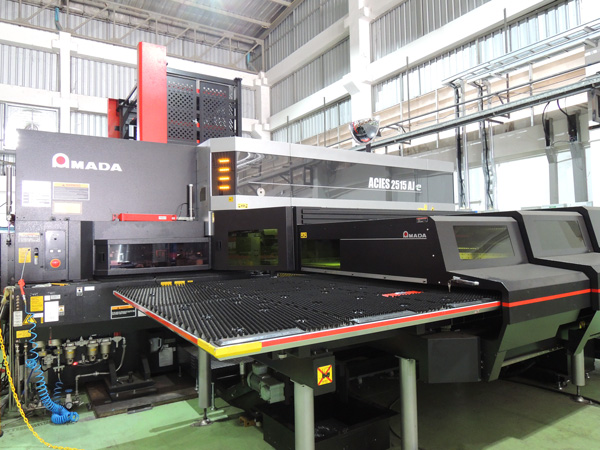

パンチ・レーザー複合機 (LED励起ファイバーレーザー)

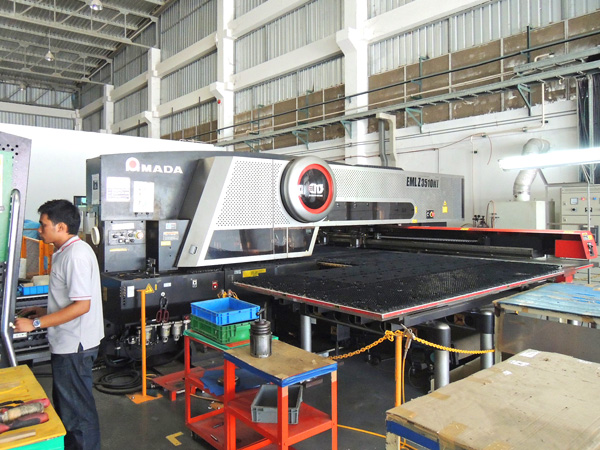

パンチ・レーザー複合機 (CO2レーザー)

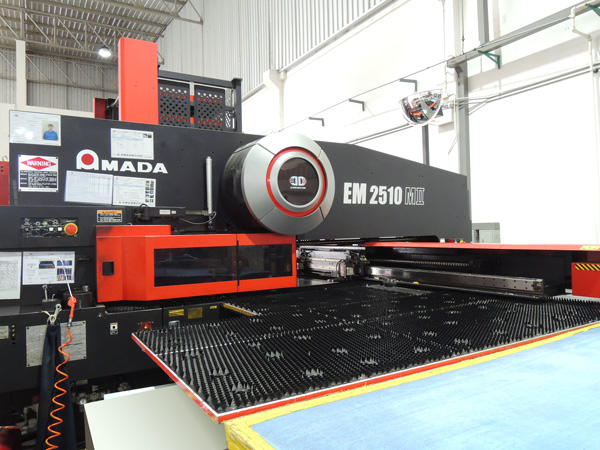

CNCタレットパンチプレス加工機

バラシ

・抜き加工後の部品を母材から切り離します

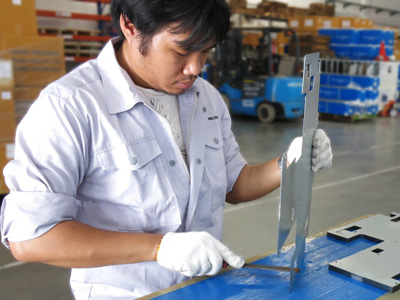

バリ取り

・抜き加工により発生したバリ等を、ヤスリ掛けで除去します

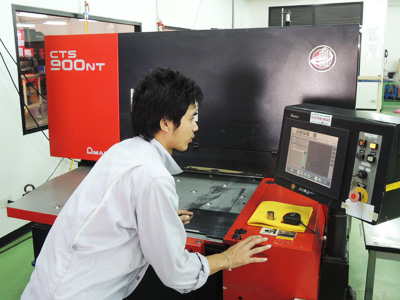

NC制御タッピング加工機

メーカー： AMADA
モデル：CTS-900NT
加工幅：900 mm
能力： 1.2 kW 4軸
・ＮＣ制御により、４種類のタッピング加工が出来ます

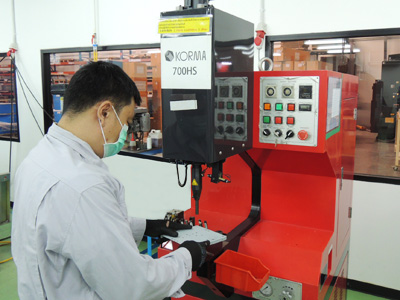

カシメ加工機

メーカー： KORMA
モデル： 700HS-R
奥行： 600 mm
能力： 2.5ton
・市販の板金用カシメスタッド・スペーサを、圧力制御をしながら圧入カシメ加工をします

3Dバリ取り加工機

メーカー：ST-LINK
モデル：ME-2307
加工幅：1,000 mm
・特殊なバリ取りブラシにより、バーリングやハーフパンチのある部品でも、安定した品質で均一なバリ取り加工をします

回転ベルト式バリ取り加工機

・溶接した後などの立体形状部品の、表面平滑化仕上げを行います

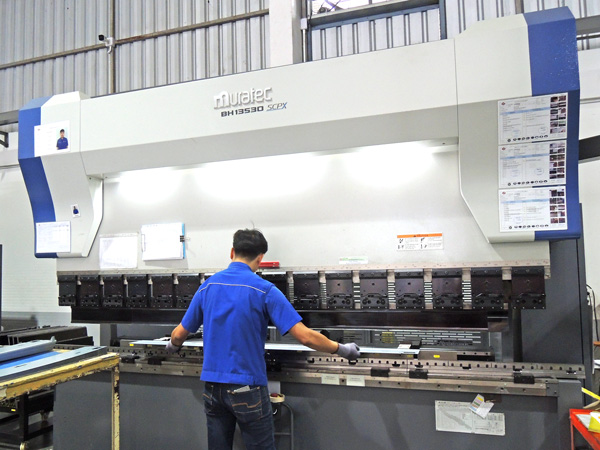

デュアルドライブプレスブレーキ

メーカー： MURATEC
モデル： BH13530
加工範囲： 3,000 mm
能力： 135ton
・長尺部品の高精度曲げ加工を行います

ボールスクリュープレスブレーキ

メーカー： MURATEC
モデル： BB4013
加工範囲： 1,400 mm
能力： 36  ton

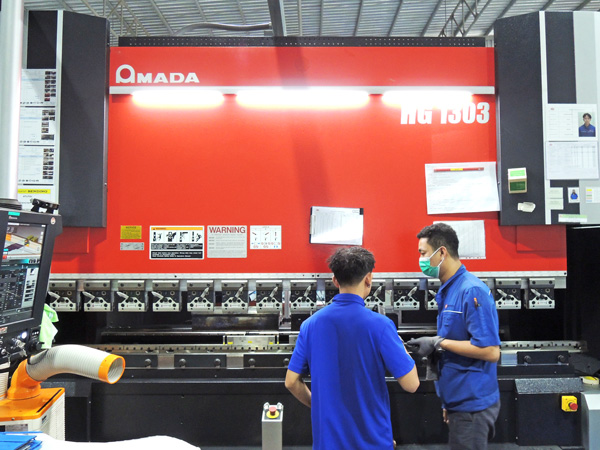

3m プレスブレーキ

メーカー： AMADA
モデル： HG1303
加工範囲： 3,000 mm
能力： 130ton
・最大幅3メートルまでの部品の曲げ加工が可能です

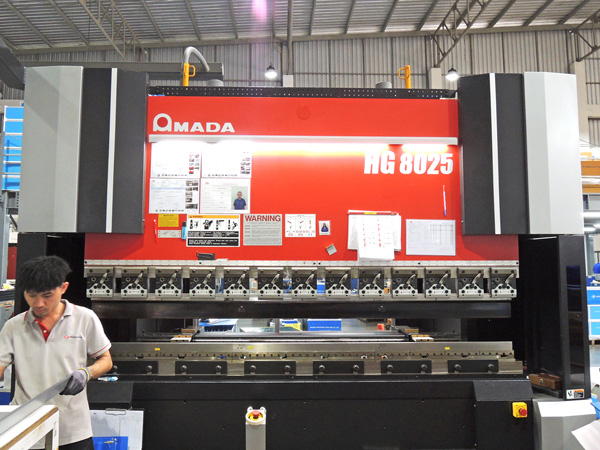

プレスブレーキ

メーカー： AMADA
モデル： HG8025
加工範囲： 2,500 mm
能力： 80ton

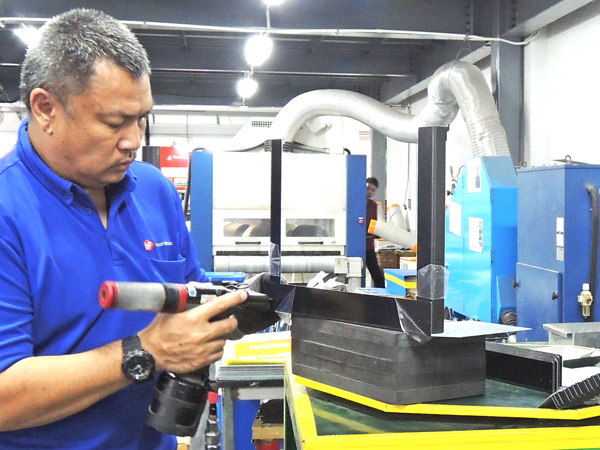

リベット組立加工

・市販のブラインドリベットによる組み立てを、リベットと部品のギャップ0.2mm以下で加工します

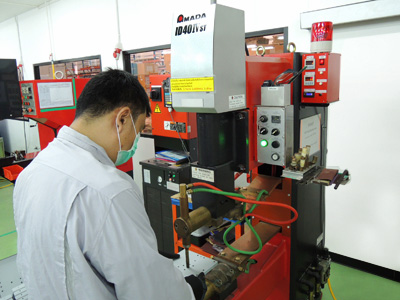

スポット溶接加工機

メーカー：AMADA
モデル：ID404ST

・強度と美観に優れたスポット溶接加工が可能です

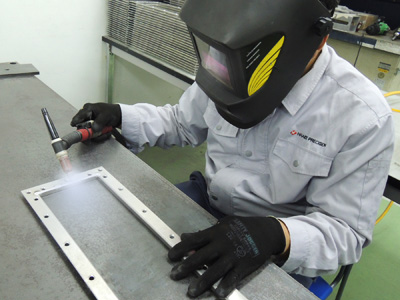

TIG溶接加工機

メーカー： PANASONIC
モデル： YC-300BP4

・様々な材質の溶接加工を行っています（鉄、ステンレス、アルミ等）

3次元測定器

メーカー：KEYENCE
モデル：WM-3500
測定範囲：15,000×6,000 ×7,500mm
測定精度：±0.001mm、±0.001°

・ハンディプローブによる3次元測定を行います

検査成績書

・デジタルノギス・ハイトゲージで測定したデータを無線で取り込み、自動で合否判定をして検査表作成をしています

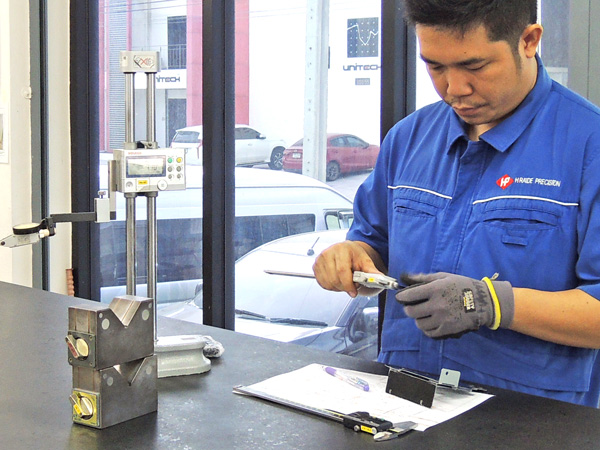

デジタルハイトゲージ

・最大長さ3メートルまでの製品の平面度を、精度0.2mmで測定可能

VT SCAN

・ブランク形状加工後、平面状態の部品を高速・高精度でレーザ測定します

設備一覧

工程

工程の内容

設備名

メーカー

型式

加工範囲(mm)

能力

台数

設計・展開

QCDを考慮したご提案を実施、形状切断や曲げ加工用データを作成します

2次元CAD/CAM

AMADA

AP-100

1

3次元CAD/CAM

AMADA

VPSS 4ie

2

曲げ加工用3次元CAM

MURATEC

CAMPATH Bend

1

ブランク

板材から部品の展開形状を切り出します

パンチ・レーザー複合機 (LED励起ファイバーレーザー)

AMADA

ACIES15BAJe

3,050×1,525

30ton,3Kw

1

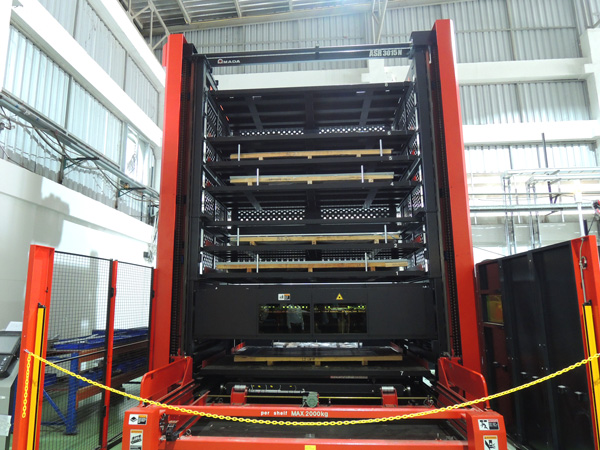

AMADA

ASR3015N

材料棚＋材料自動供給装置

1

パンチ・レーザー複合機 (CO2レーザー)

AMADA

EML3510NT

2,448×1,250

30ton,4Kw

1

NCタレットパンチプレス

AMADA

EM-2510MⅡ

2,500×1,270

200kN

1

AMADA

ASR-2512N

材料棚＋材料自動供給装置

1

NCタレットパンチプレス

AMADA

EM-2510MⅡ

2,500×1,270

200kN

2

3Dバリ取り機

ST-LINK

ME-2307

width 1,000

1

バリ取り機

MATSUDA

MCN-12S

1

自動金型研削機

AMADA

TOGUⅢ

1

成形

ネジ立てやナット・ピンのカシメ等を行います

NCタッピングマシン

AMADA

CTS-900NT

900

4軸

1

カシメ機

Micro Fastener

700HS-R

600

2.4ton

1

ハイスピンカシメ機

YOSHIKAWA

US-66

1

タッピングマシン

BROTHER

BTO-263

M2～M5

2

ボール盤

WINNER

ZJ5120

5～20

1

曲げ

平板の形状から1カ所ずつ順番に曲げて、立体形状にします

プレスブレーキ

AMADA

HM1003

3,000

100ton

1

AMADA

HDS 8025NT

2,500

80ton

2

AMADA

FBD 8025NT

2,500

80ton

1

AMADA

FMB-5613NT
Servo Bender

1,300

56ton

1

AMADA

HG1303

3,000

130ton

1

AMADA

HG8025

2,500

80ton

1

MURATEC

BH13530

3,000

135ton

1

MURATEC

BH8525

2,500

85ton

1

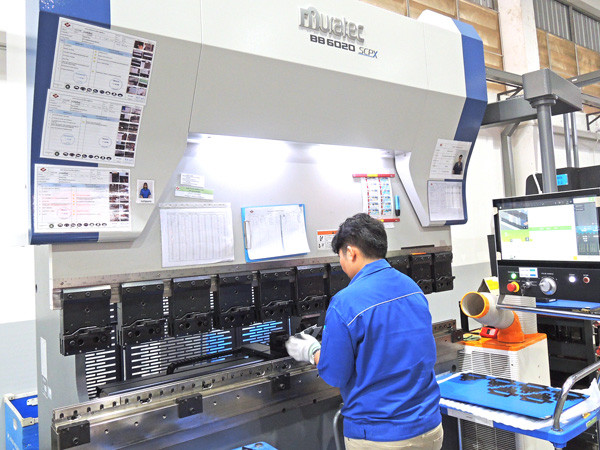

MURATEC

BB6020

2,000

55ton

1

MURATEC

BB4013

1,200

36ton

1

溶接

合せ部分をTIG溶接したり、他の部品をスポット溶接で組付けます

TIG溶接機

DAIHEN

WB-A350P

1

PANASONIC

YC-300BP4

1

スポット溶接機

AMADA

ID404ST

1

引張試験機

KOYOGIKEN

PT-3000DG

30KN

1

検査

図面通りに出来ているかを検査・測定して判定し、お客様に出荷します

検査用ソフトウェア

VERTEC

Measuring Center DR-30

ノギス等測定値のPC無線取込み・判定・検査表作成

2

ハンディプローブ
3次元測定機

KEYENCE

WM-3500

15,000×6,000 ×7,500

±0.001mm
±0.001°

1

平面レーザ測定機

VERTEC

LASER QC800

760×760

±0.05mm

1

石定盤

MITUTOYO

600×600

1

WK ELECTRIC

750×1,000

1

PHENTECH

750×2,500

1

WK ELECTRIC

750×2,800

2

ノギス

MITUTOYO

200

21

MITUTOYO

300

4

MITUTOYO

600

2

ピッチノギス

MITUTOYO

300

3

ハイトゲージ

MITUTOYO

300

4

MITUTOYO

600

1

テストインジケータ

MITUTOYO

513-474-10

0～0.8

0.01mm

5

デジタルマイクロメータ

APLIZ

211-101

0～25

0.001mm

1

内径マイクロメータ

MITUTOYO

145-185

5～30

0.01mm

1

デジタル内径マイクロメータ

MITUTOYO

IMP-30MX

5～30

0.001mm

1

MITUTOYO

IMP-50MX

25～50

0.001mm

1

デジタルプロトラクター

AMADA

AM-001

0°～ 180°

±0.05°

13

デジタルユニバーサルプロトラクター

MITUTOYO

187-501

-360°～ +360°

±0.03°

3

ピンゲージ

NIIGATASEIKI

APV

φ2～φ6.9

0.01mmとび

NIIGATASEIKI

φ1.75～φ10.1

タップゲージ

OSG

M2～M6

すきまゲージ

MOORE&WRIGHT

395M

0.05～1.00

1

SK

CS-100MH

0.10～1.00

2

プッシュプルゲージ

IMADA

PS-300N

300N

1

デジタルトルクレンチ

1.5～30 Nm

1
