製品紹介

製造可能合金

製造可能サイズ

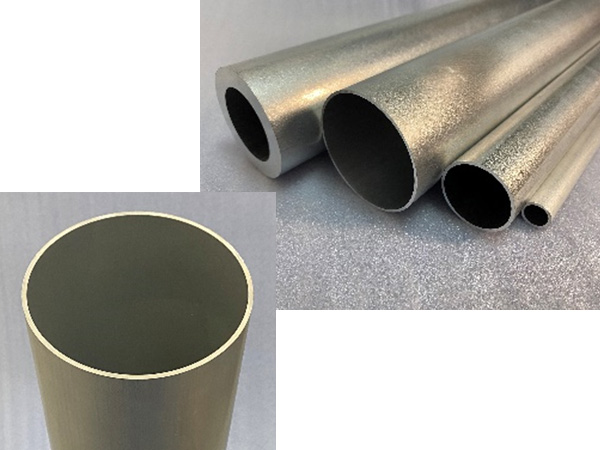

パイプ材

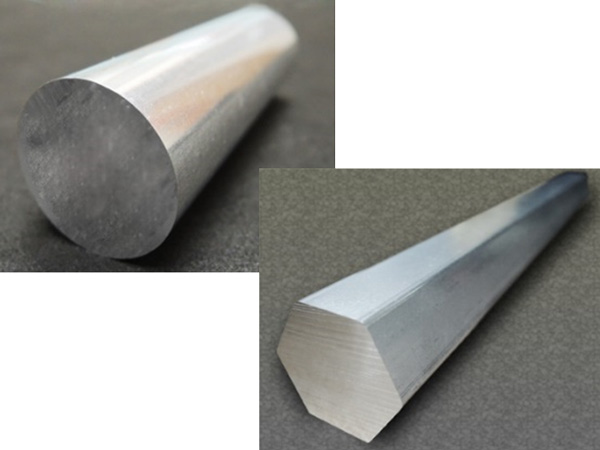

丸棒

外径

Φ12～120

Φ12～30

肉厚

t1～15

-

長さ

L50～4000

L50～3000

●材質：

感光ドラム用6063

●工程：

引抜→面取(インローも可)

●製造範囲：

小径Φ20～大径Φ60

●外内径精度：

±0.02mm

●真円度：

0.03mm

●振れ：

0.05mm

●材質：

6063

●工程：

引抜→両端インロー加工→センタレス研削

●製造範囲：

Φ10～Φ24

●外径精度：

±0.005mm

●真円度：

0.01mm

●振れ：

0.01mm

●材質：

6063

●工程：

引抜→両端インロー加工→センタレス研削→溝付加工→組立

●製造範囲：

Φ16～Φ20

●外径精度：

±0.005mm

●真円度：

0.005mm

●組立後振れ：

0.015mm

●材質：

6063

●工程：

切断→両端インロー加工→センタレス研削→圧入組立

●製造範囲：

Φ16～Φ25

●外径精度：

±0.03mm

●真円度：

0.03mm

●組立後振れ：

0.08mm

スプールバルブ

​

ユニオン

​

プロペラシャフト

​

サスペンション

​

フロントフォーク

​

●材質：

6061、6063など

●工程：

引抜→切断→熱処理

●製造範囲：

Φ12～Φ30

●外内径精度：

±0.025mm

●振れ：

1.0/1000mm

●材質：

6061、6063など

●工程：

引抜→切断→熱処理

●製造範囲：

外径 Φ40～Φ120　肉厚 t3～8

※タイ国でΦ50以上の引抜パイプを製造できるのは当社のみ!!

●外内径精度：

±0.05mm

●振れ：

0.5/1000mm

●粗さ：

Ra0.8

●材質：

特殊6061

●工程：

引抜→切断→熱処理

●製造範囲：

外径 Φ40～Φ60　肉厚 t5～t10

●外内径精度：

±0.05mm

●内径粗さ：

Ra0.6

●材質：

6061、6063

●工程：

引抜→熱処理→面取加工、穴あけ加工、曲げ加工→アルマイト(外注)

●製造範囲：

外径 Φ20～Φ30　肉厚 t1.0～t2.0

※シャフトはブッシュの圧入も可能です。
