アルミ溶湯保持炉の予熱に

ハイサールヒーター (HISSAL HEATER) システム

CO₂削減・トータルコスト削減に寄与します

世界の省エネ・CO₂削減の大きな流れに対し、サイアムサンコーグループは、今までの30年以上にわたる電気ヒーターの経験を用いて、くみ出し口・取鍋および保持炉の単独熱源として高出力ヒーターを開発しました。

国内の多くにみられる保持用でなく昇温型で加熱効率は98%の高効率です。

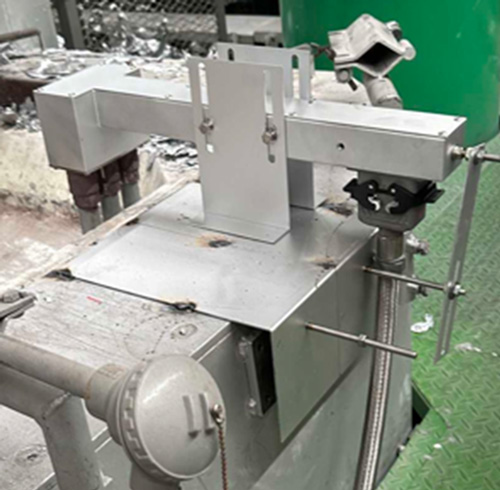

取り付け・取り外しが
簡単

電源

200V、380V、480V、3相対応が可能

► 窒化ケイ素タイプ浸漬ヒーターご利用のメリット

★	直接加熱のため湯温が高温にならないため溶湯の品質が良い
★	ガスと併用して省エネになる実験では総合燃費が半減した例もある
★	保持室の温度が低く抑えられ予熱バーナーの稼働時間が短くなる
★	汲出し口の温度を直接制御できるので湯温が安定し品質が安定する
★	今の設備に簡単に取りつけられる
★	バーナーの燃焼時間が軽減するためCO₂削減となり酸化物の発生も軽減できる
★	酸化物の発生も軽減できるのでフラックスの消費量が減る
★	ヒーターはニクロム系で3相電源のため初期設備費が軽減できる
★	今まではくみ出し部に熱量を入れる熱源がなかったが新型ヒーターで可能

► 日本の技術でシステムの提供（特許出願中）　※画期的で業界注目※

現場で即日取付・即日稼働可能なシステムで販売します。
ヒーター・リード線・制御ボックス一体型(制御はSSRでPLC仕様）
ヒーター単体での販売も致します。（制御系はアドバイスします）

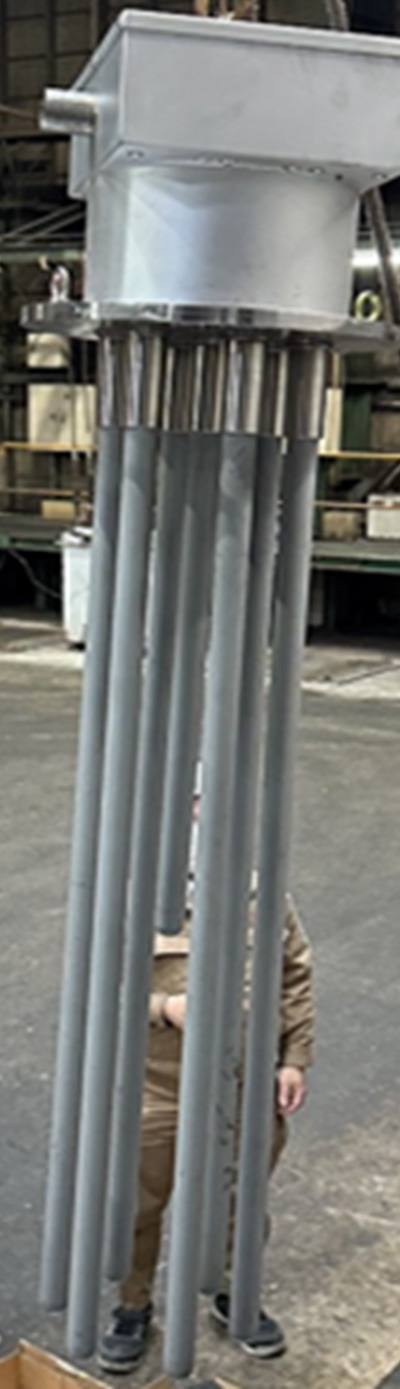

窒化ケイ素型ヒーター
高出力アルミ用浸漬ヒーター

チューブ全長

450～1400mm

接続電圧

200V、380V、 480V、3相対応が可能

発熱容量

100mmに付 2.7KW

　例: 500mmHLの時13.5KW
例: 700mmHLの時18.9KW
最大100KWは可能(条件必須)

〇制御盤とはコネクター接続になっているので簡単に交換ができる
〇本体外管は熱伝導率の良い窒化ケイ素質でアルミ溶湯にも浸食は少ない
〇特殊ニクロム系電気ヒーターを埋め込んでいる
〇一体ユニット式のため容易に取り外し、取り付けが可能
〇制御はSSR制御のため設備費が安くなる
〇形状はくみ出しの形状により対応し、電気容量を含め自由設計が可能

溶湯温度を保温から昇温へ

設定温度までは過熱防止回路が作動しない
昇温型タイプ (熱効率98%実現)

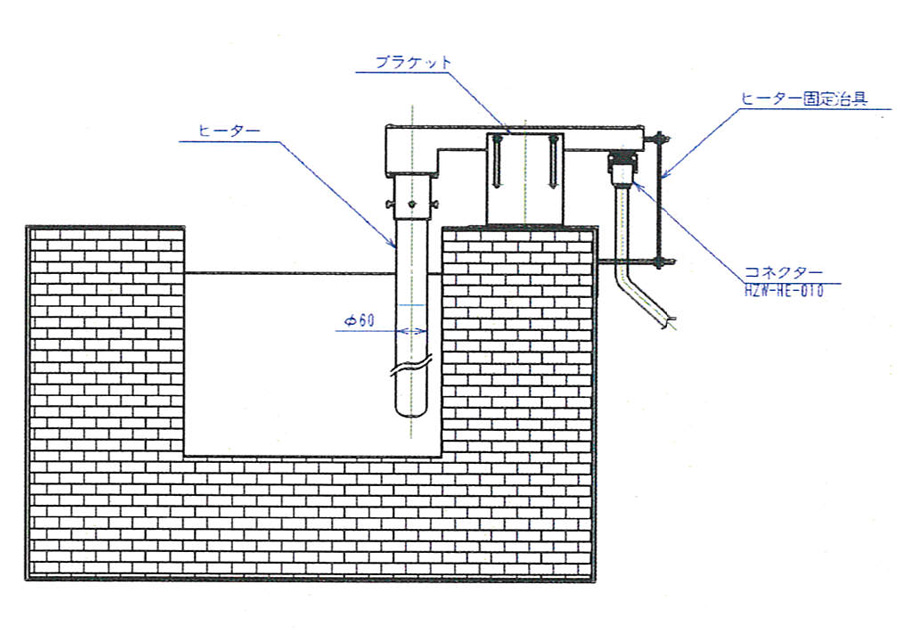

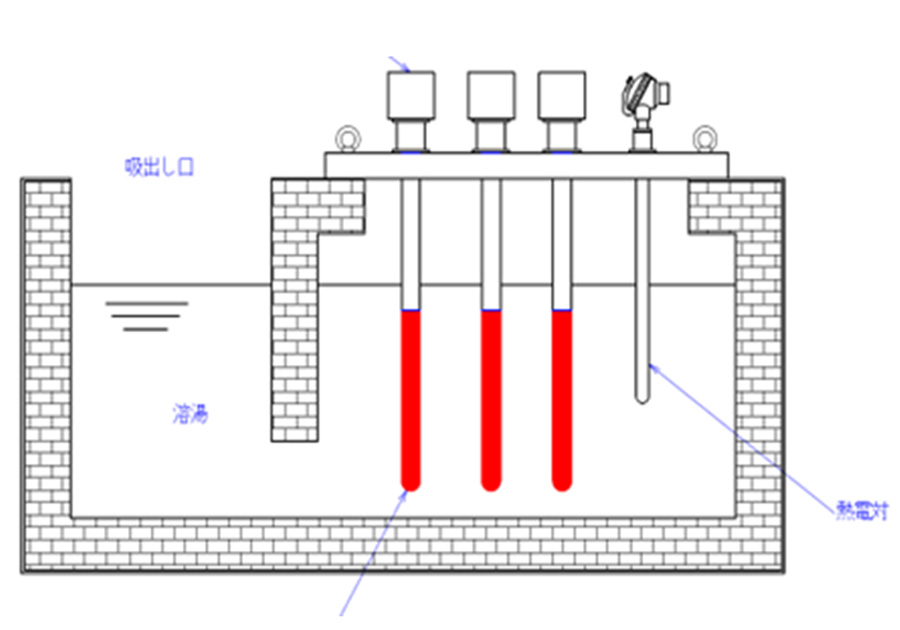

保持炉電気炉ルツボ炉用

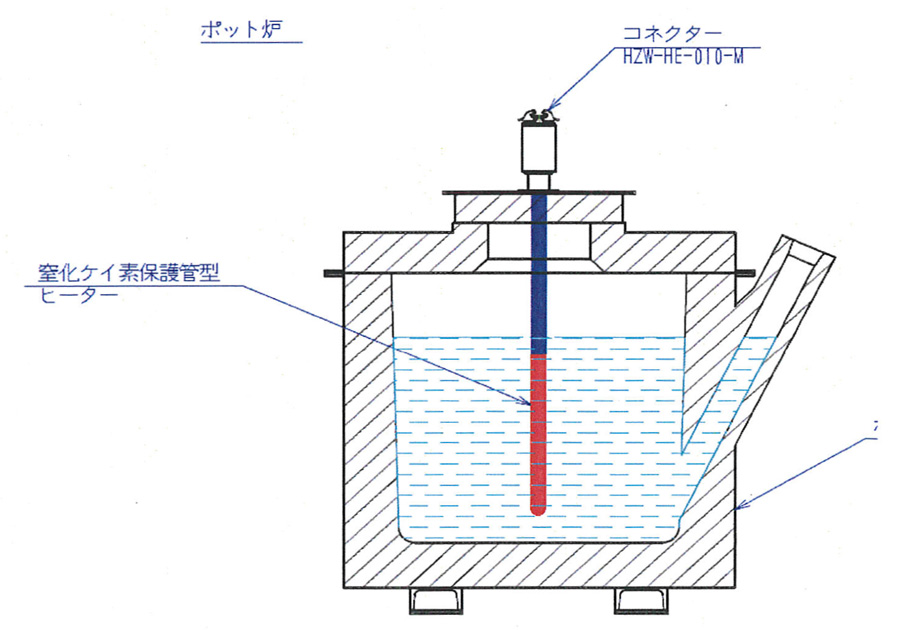

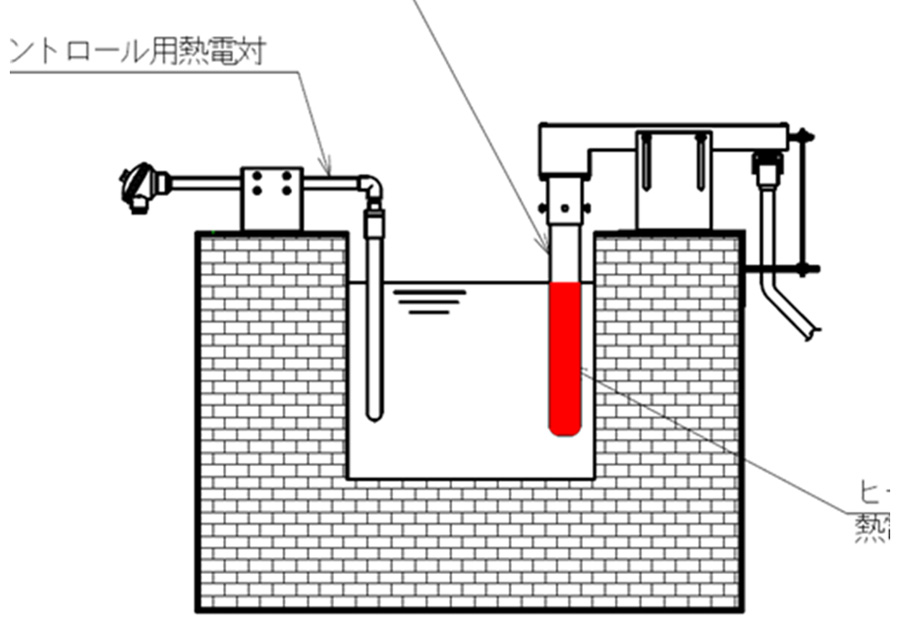

ポット炉保持室用

▲クリックすると詳細・取付図がご覧いただけます▲

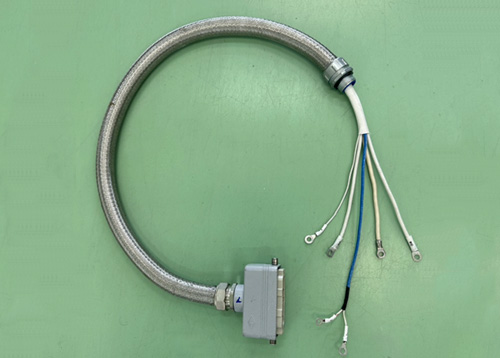

ケーブル部

〇簡単に持ち運べる
〇電源をつなぐだけで即日稼働が可能
〇浸漬ヒーターと制御ボックスはコネクター付きケーブルで繋がれているので簡単に取り外しが可能

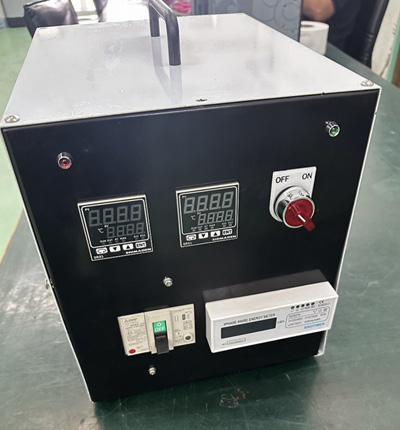

制御BOX

型式	SHA
入力電圧	200V単相、200V3相、380V3相　いずれも可
最大負荷	5KW、8KW、10KW、12KW、16KW、20KW～30KW
最大電流	標準は30A
温度調節	デジタル表示
制御方法	SSRのPID制御（ON/OFF）
センサー	K熱電対　シース材ナイクロベル　φ3.2
特記	積算電力量計付
重量	約12kg（30A用）
使用温度	5℃～40℃
外寸	W260xH300XD330（30A）　高容量は大きくなる
機能	浸漬前400℃予備加熱のこと浸漬後内部温度は950℃で設定し維持する
安全機能	漏電ブレーカー　非常停止ボタン付
