基板実装用マウントスペーサー

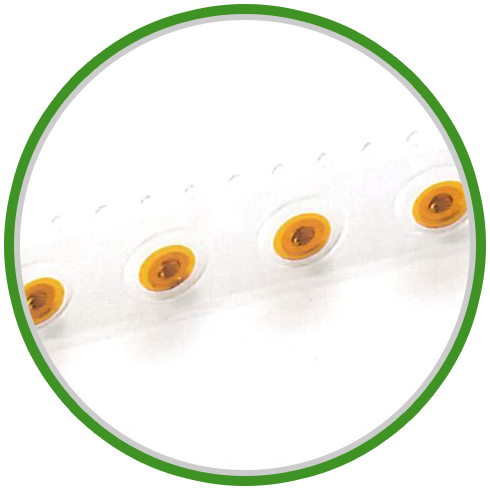

マウンター対応

トータルコストダウン

●材質： 黄銅

●表面処理： ニッケル下地／スズめっき

●適合プリント基板　板厚：
　t0.8以上 (SMTDFB0.8シリーズ) (h寸法)
　t1.6以上 (SMTDFB1.6シリーズ) (h寸法)

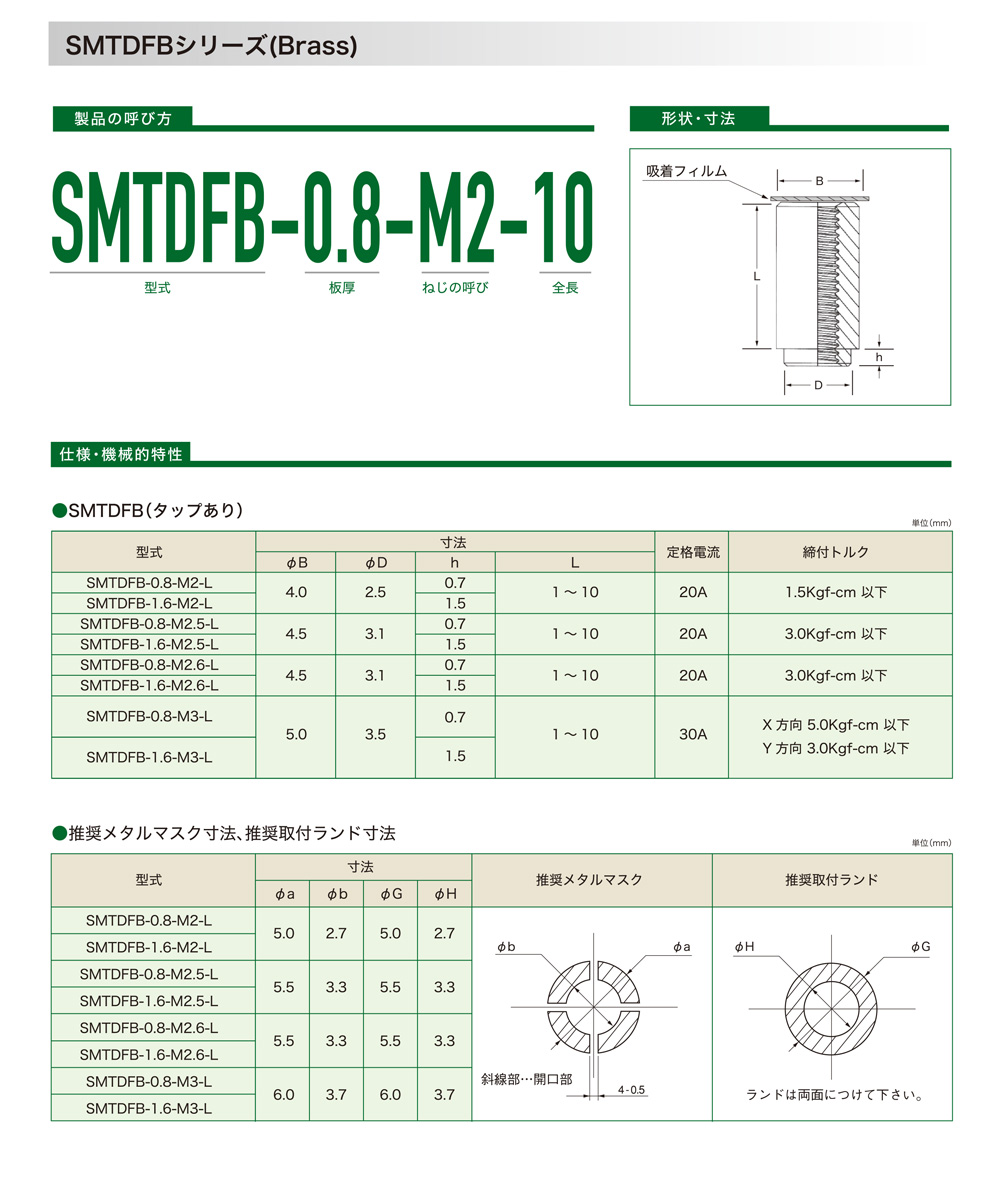

SMTDFBシリーズ（タップあり）

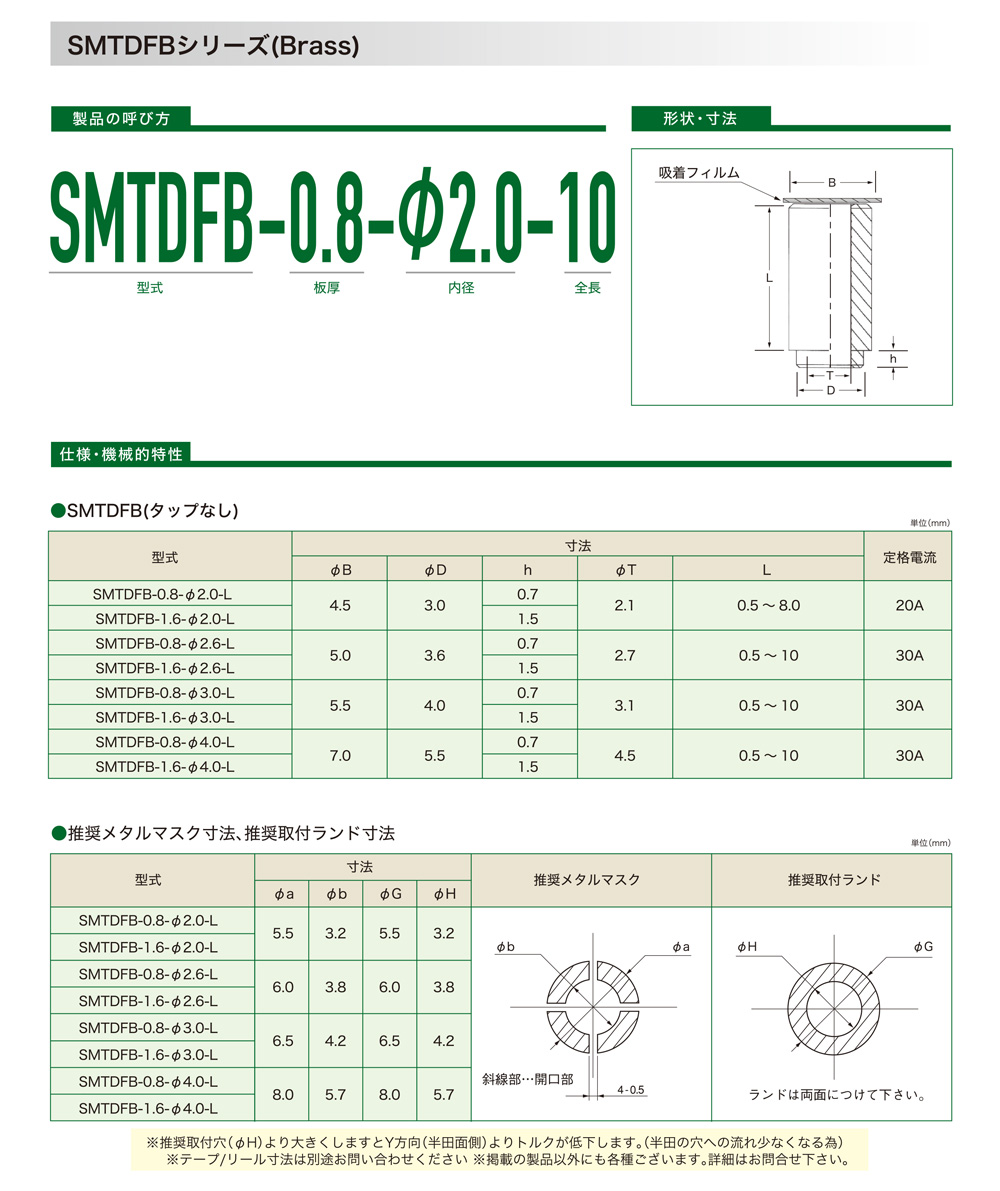

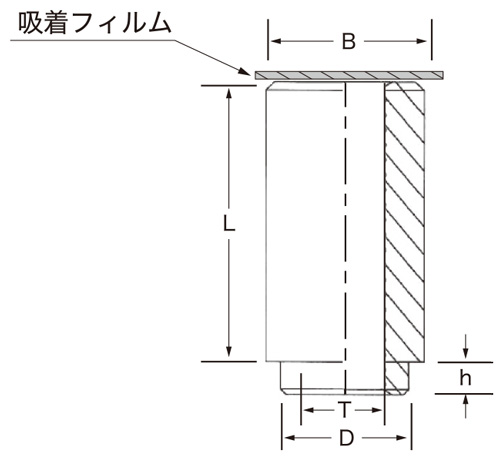

SMTDFBシリーズ（タップなし）

​

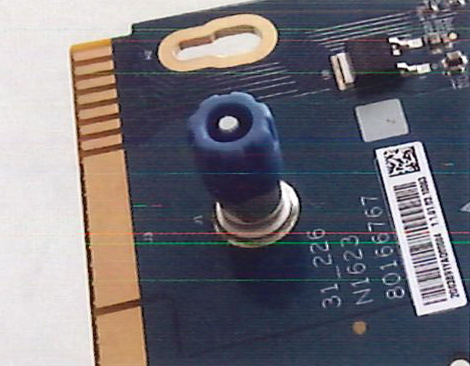

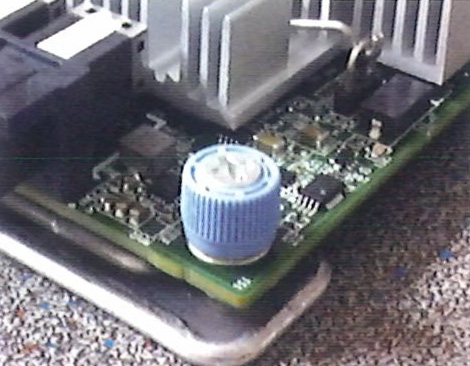

ねじ締め、開放に工具が不要なSMTファスナー（脱落防止ねじ）です。
おねじが一体構造になっているため、ねじを緩めた際に基板に落下する危険がなく機器を作動させた際も基板に落下する心配がありません。

​

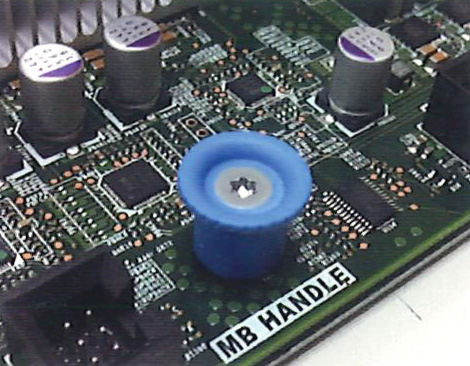

サムスクリュー機能の他に基板の取り外しや移動を容易にする機能も兼ね備えたタイプのSMTファスナーです。

​

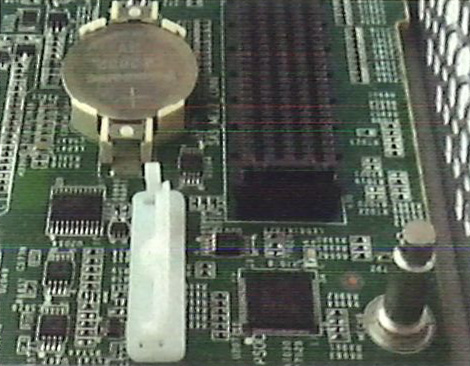

基板の迅速な位置決めを可能にするSMTプランジャーです。
取付後は、手で簡単に位置決め・ロック出来ます。

​

基板と基板を固定するスペーサー機能付きのSMTボールピンです。
通常のスペーサーとは違い、ねじ締めすることなく側面に付いているボールがスライドする事により基板を固定・取り外しする事が出来ます。また容易に位置・高さ決めが出来ます。

​

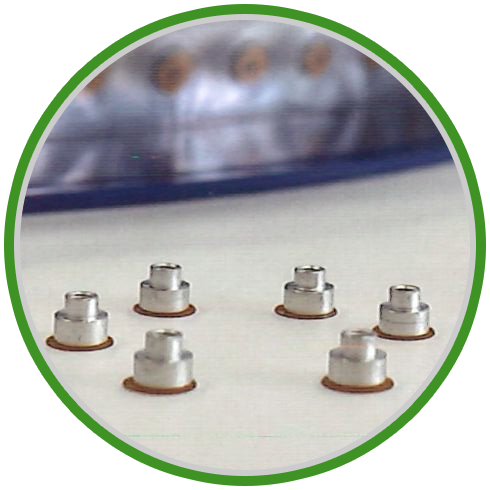

お客様のご要望に応じてSMTナットやスタンドオフのカスタマイズ製品も作成する事ができます。

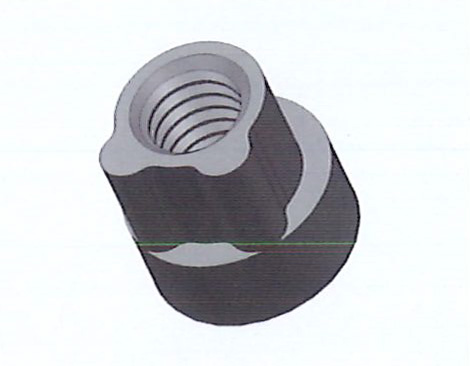

例:右イメージ図 ハイトルクSMTナット
