エアロラップ ─ 鏡面仕上げ機械（Lapping Machine） ─

ラッピングが困難な複雑形状の金型を、寸法・形状を損わずに美しく瞬時に鏡面仕上げにし、ラッピングの労力を軽減致します。

効果

●金型・金型部品→加工工程の短縮、高付加価値化、資材調達費用削減。使用中の金型にメンテナンス磨きをすることで再利用可能。型調達費用低減。

●切削工具→長寿命化による工具調達費用削減。切削性能向上、再研磨代低減、高付加価値化。コーティング密着度向上、コーティング性能向上。

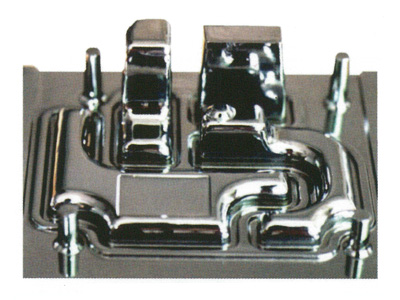

金型へのエアロアップ加工例

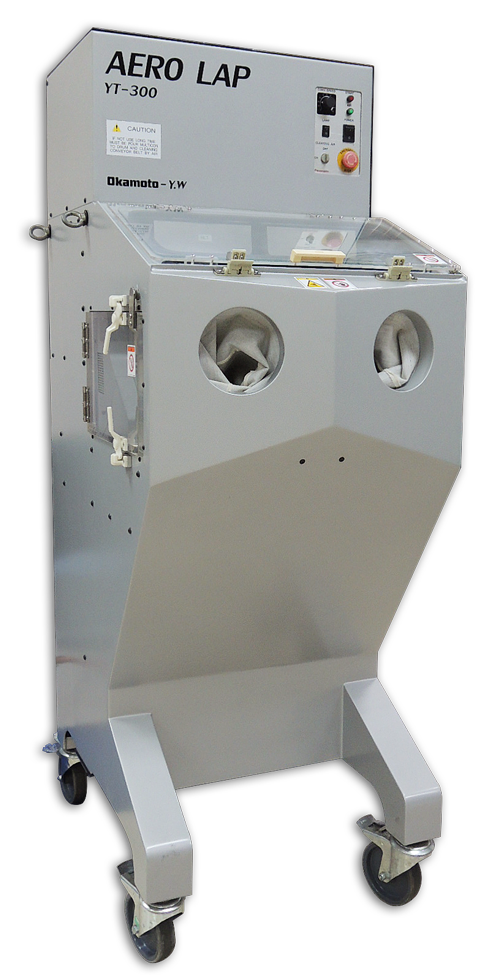

エアロラップ YT-300

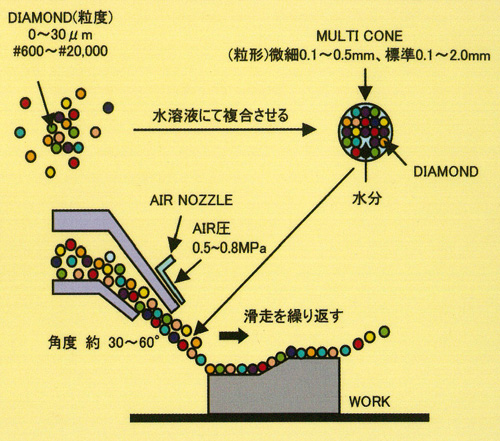

メカニズム

水を含有することで弾力性および粘着性を有し、研磨砥粒を複合させた研磨材（マルチコーン）をワークの表面を高速で滑走させて発生する摩擦力により磨くことができます。

従来の乾式メディア

点であたるのみ⇒表面は梨地状

エアロラップの湿式メディア

線で表面を磨く⇒滑らかな鏡面

コーティング面へのエアロラップ効果例

■ エアロラップ YT-300 による30秒間加工の様子

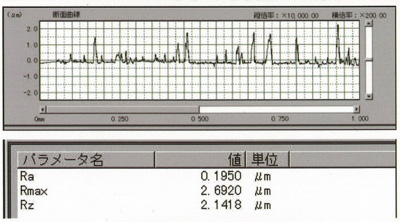

コーティング（PVD-TiN）施工後の表面粗さ。 Ra0.195μm

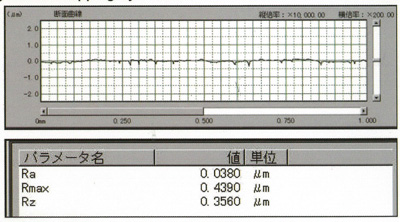

Ra0.038μmと約1/5になり、摺動性・離型性が向上。

■ 超硬・異形抜きパンチ

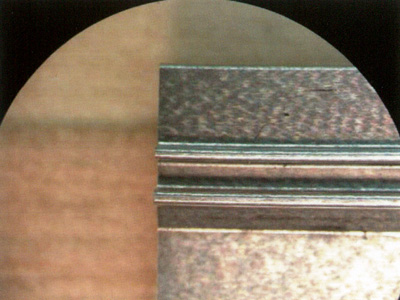

PG加工後　Ry1μm　20倍

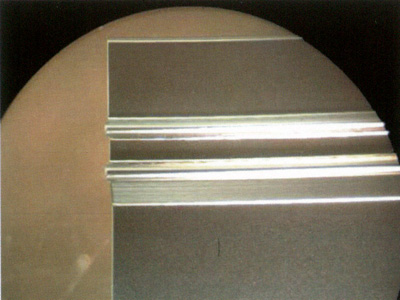

エアロラップ　#3000　3分　Ry0.3μm　20倍

■ その他

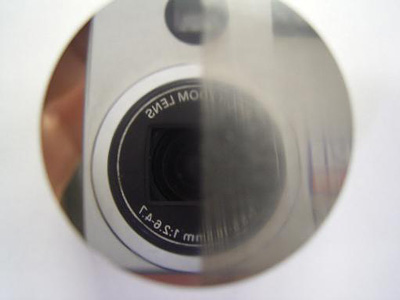

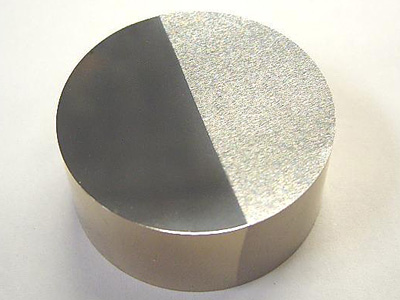

半分がAERO加工済、もう半分はAERO未処理
