その他取扱い製品

Tsukatani (Thailand) Co., Ltd.では自社生産のトムソン刃の他、各種特殊刃物・丸刃類
をご用意しております。

クリヌキ鏡面『G-SHOT』

今まで切れなかった材料に！特殊加工で、精度が大幅にUP！切断力、切断面も格段に向上！

8.0φ刃先断面

クリヌキ丸刃

G-SHOT

面粗度(µm)	シノギA	シノギB
Ra	0.238	1.798
Ry	1.730	10.210
Rz	0.891	6.833

面粗度(µm)	シノギA	シノギB
Ra	0.125	0.100
Ry	0.740	0.640
Rz	0.568	0.582

NCポンチ

－トムソン型の必需品－
トムソン刃では加工の難しい形状、ツナギ、カス抜きの問題を解決!！


はね出し式	サイド式	鉄砲式	ジョイント式

はね出し式		サイド式・鉄砲式・ジョイント式
硬さ	HRC52～53／58～59	硬さ	HRC52～53／58～59
刃高	3.0mm	刃高	2.0～4.5mm
刃厚	0.7mm	刃厚	0.7～1.8mm
刃角	30° / 40°	刃角	30° / 40° / 50°
ベース貫通穴	φ0.8以上	ベース加工	スリット加工可
ネジ穴	M3以上	最小線間	1.0mm
最小線間	1.4mm	最小R	サイド・鉄砲：0.5R
最小R	0.1R	最小R	ジョイント：0.1R

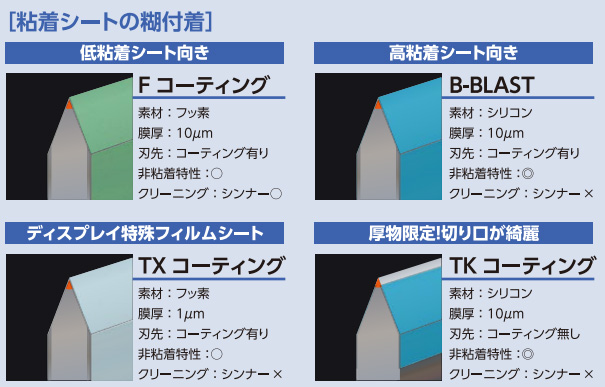

非粘着コーティング

両面テープなどの切り抜きで刃先に糊・接着剤が
くっつく問題を解決

コーティング刃の特徴

♦ 刃物・製品への糊付着が少なくなり、型のクリーニング回数を少なくすることができます。

コーティング刃選択時の注意点

♦ 製品の抜き上がり／非粘着特性／ショット数管理の把握

♦ クリーニング方法の把握

H-Crコーティング

全体を均一にムラ無く精度のよい状態で加工

表面硬さHv900～1,000のコーティング処理によって、耐摩耗性UP！

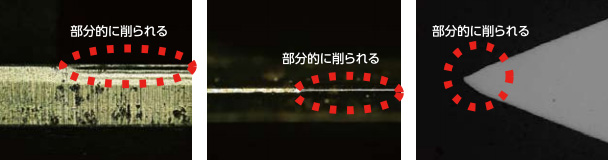

金属顔料による「刃先の磨耗」

金属（Ti系）に削られることによって、部分的に切れムラが発生する。

H-Crコーティング刃の特徴

♦ 印刷された製品を加工する時に、部分的に刃先が削られ、切れムラが発生する場合があります。そのような現象は白色系の印刷部分に多く見られ、白色をより際立たせるために用いられる顔料（主に二酸化チタン）が原因で起こります。H-Crコーティング刃ではトムソン刃全体をHv900～1000の硬さでコーティングする事で二酸化チタンによって削られることなく、全体を均一にムラ無く精度の良い状態で抜き加工することが可能です。

♦ 耐久性を求められる抜き加工にも使用できます。

♦ 樹脂トレーなどの成形品加工へも最適です。
