無人搬送車AGV

Carry Bee KAI（キャリビー改）は、愛知機械テクノシステム社の豊富な自動車生産技術ノウハウにより開発された無人搬送システムです。
工程間の搬送、生産ラインヘの部品供給、セル生産ライン〈AGV上で組立〉など様々なシーンで生産工程の合理化を実現する事ができます。

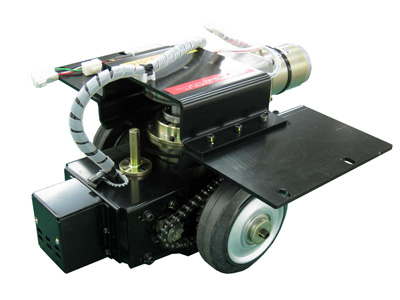

弊社ではシステムだけでなく、 AGVキットも販売致しております。

誰でも簡単組立可能

自由にカスタマイズができ
お客様特別仕様に!

　　AGV展示場オープン！　

TATEYAMA (THAILAND) CO., LTD.工場内に
AGV展示場をオープン致しました。
（バンコク/スワンルワン区）

AGV導入をご検討の方はいつでも実機見学が可能です。

是非、実機に触れてCarry Beeをご体感下さい。

※見学ご希望のお客様は、お問い合わせよりお申し付け下さい。

特長

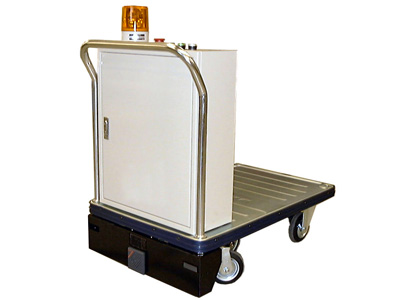

ローコストで手軽なAGV

AGV導入を検討する際に多大なコストが発生するのではないかとお考えでしょうか？弊社では安価な台車タイプから高機能なタイプまでご提案させて頂いております。

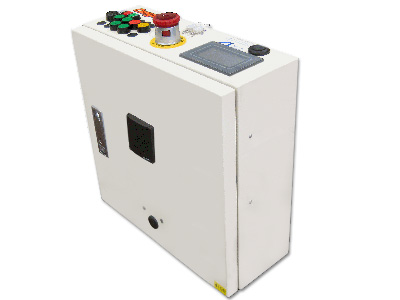

多機能タッチパネル式

ＡＧＶの走行ルートや走行速度などを設定するタッチパネル式の入力装置は、テンキータイプに比べ多彩なプログラムをご用意しております。

スムーズな走行

スムーズな走行により安心して荷物を運ぶことができます。コーナー回りから直進走行まで高品質なAGVシステムにより安定した走行が魅力です。

牽引タイプ例

Towing by electric pin hook

Towing by the manual　hook

仕様

Main body type (Two types are available)	① Standard type / ② Electric pin hook type
Overall Size	1280(L)×350(W)×270(H) (mm)
Transportable Weight	500 [kg]	Power Supply Voltage	Rated voltage 24 [V]
Traction (Max. at high speed)	33 [kgf]	Drive Unit Up/Down	Manual operation/ OP: Electric drive unit up / down
Drive System	Forward	Abnormal Display	Message is shown in the touch panel (deviation, emergency stop, voltage reduction)
Guidance Method	Magnetic / OP: Optical	Abnormal Display
Minimum Turning Radius	R600 [mm]	Drive Wheel	φ125 gum
Climbing ability	１ [ °]	Continuous Operation Time	8Hr （depends on the operation condition）
Stopping Accuracy (AGV only, unloaded)	±30[mm] / OP: ±20[mm]( with motor brake)	Battery setting space	For 35Ah / OP: for 50Ah
Running Speed	Max. 40m/min, 8 speeds variable	Operation Switch	Power supply button, emergency stop button, Touch panel （Start, stop, reset, abnormal indicator, etc.)
Address reading method	Programmable (Count up) / OP: Absolute address / Tires (RFID)	Operation Switch
Running program capacity	200 programs, 200 steps	Warning sound while running	Buzzer

オプション・付帯品

Set Option	Safety option 1 (※1)	① Obstacle sensor-PX & bumper switch ② Obstacle sensor-PBS & bumper switch	Operation Switch	Select type switch	Button: Select type switch power on/off, start, stop, reset, drive unit up/down (OP) Indicator: Power, abnormal Other buttons and indicators are installed in the touch panel.
	Safety option 2	Signal tower(φ16 dome type) & melody unit (three sounds)
	Urethane type set	Urethane drive wheel & Urethane caster wheel		Key type switch	Button: Key type switch, start, stop, reset, drive unit up/down (OP) Indicator: Power, abnormal Other buttons and indicators are installed in the touch panel.
Towing hook		Electric pin hook / Manual hook
Other options		Automatic battery charger, battery tray, guide roller, front brush (removing obstacles on the floor), Tentacle switch, dolly bumper sensor (detecting on/off of bumper equipped on dolly) Sensor (built in AGV body in order to detect the position differential while dolly bumper sensor is activated.), optical communication , remote controller, centralized control system
