ショウコー テック
各種機械部品・治工具の設計製作。緊急案件も対応いたします!

高速油圧ベンチプレスの製造・販売



日本と同品質のプレス製造を実現

弊社は光栄製作所(日本)との技術提携により、
​高速油圧ベンチプレスをタイ国内にて製造・販売しております。

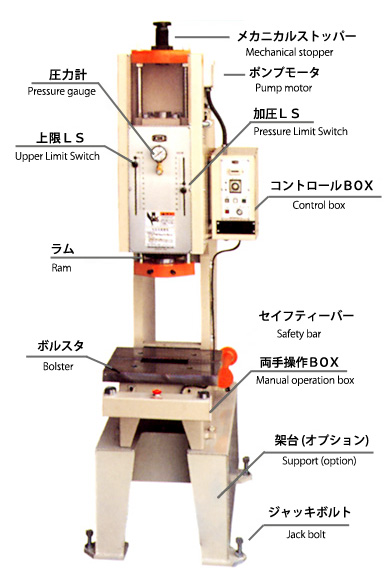

高速油圧ベンチプレスとは
油圧技術と生産技術を駆使して開発した、
信頼性の高い高性能、高速油圧ベンチプレス機です。
自動車関連、家電、エレクトロニクスその他産業の組立、加工等に高い経済性を発揮するハイクオリティマシンです。


≪特長≫
下死点位置決めメカニカルストッパー付
・アプローチ時間の短縮

(高速アプローチ・低速加圧の2段モーション)
・ワークの厚さのバラツキに関係なく、一定の加圧が可能
・安全ブロック、両手操作ボタン、二度打ち再起動防止回路
などの取付による、安全への配慮

複合シリンダ・可変ポンプによる省エネタイプ
・加圧が衝撃的でないため、金型の寿命が永くなる
・省スペース、コンパクト設計 (油圧ユニット内蔵式)

200Vの電源に差し込むだけですぐに稼働
・稼働が手動、自動ライン・装置への組み込み・脱却が容易
・エアープレスと異なりミストが全く出ない衛生的なマシン

用途

 カシメ ワイヤ・ケーブル類の金具付け、モーターコア、マグネットコア、リビット、シャフト、ピン、フタ・カバー類、パイプ、他
 打抜キ・切断 半導体(タイバーカット)、金属・樹脂板、シート、フィルム、パイプ、他
 圧入 ライナー、ベアリング、ギヤー、ブッシュ、他
 トリミング ダイカスト品、他
 打刻(刻印) ナンバーリング・マーキング、他
 曲ゲ 板金、板バネ、半導体(フォーミング)、パイプ、他
 エンボス(絞り) 金属板、皮、紙、他
 型締め(加圧保持) 成型、他​​

仕様表

標準C型KOEI-BENCHI PRESS

  KPH-5M KPH-30M
 加圧力 (ton) 2.5~5 30
 オープンハイト (mm) 250 450
 シャットハイト (mm) 100 250
 リーチ (mm) 180 250
 モーター (Kw) 1.5 3.7
 使用電源 動力AC200V/操作回路AC100V(トランス内蔵)
 ラムストローク (mm) 150 200
 ラム下降速度
 (mm/sec)
 アプローチ時 (mm/sec) 400 175
 加圧時 (mm/sec) 45 14
 ラム上昇速度 (mm/sec) 380 220
 タンク容量 (L) 30 70
 テーブル高さ (mm) 250 350
 高さ(H) × 幅(W) × 奥行(D) (mm) 1400 × 560 × 960 2110 × 820 × 1160
 機械重量 (Kg) 400 1700
